दबाव सीमा और सुरक्षा विन्यास: कंप्रेसर चयन के लिए एक फील्ड इंजीनियर की चेकलिस्ट

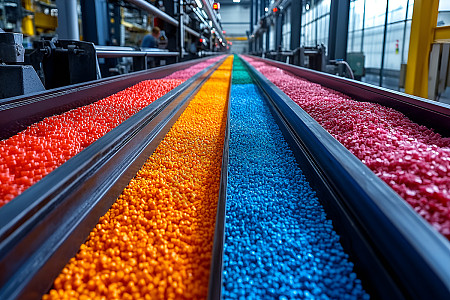

पिछली तिमाही में, मुझे थाईलैंड में एक प्लास्टिक प्लांट में बुलाया गया था। उनकी उत्पादन लाइन 18 घंटे से बंद थी। मूल कारण? एक स्क्रू एयर कंप्रेसर जो तीन साल से बिना किसी खराबी के चल रहा था, अचानक रातों-रात खराब हो गया।

जब मैंने लॉग खींचे, तो उच्च तापमान अलार्म चालू हो गया था - लेकिन थर्मल सेंसर को आपातकालीन शटडाउन सर्किट में कभी भी तार नहीं दिया गया था। कंप्रेसर तब तक चलता रहा जब तक रोटर स्वयं आवरण से वेल्ड नहीं हो गया।

वह घटना मशीन की विफलता नहीं थी। यह एक कॉन्फ़िगरेशन विफलता थी.

इन वर्षों में, मैंने दुनिया भर में इसी तरह की कहानियाँ देखी हैं - मध्य पूर्व में पेट्रोकेमिकल साइटों से लेकर यूरोप में खाद्य प्रसंस्करण संयंत्रों तक। सामान्य धागा शायद ही कभी कंप्रेसर प्रकार का होता है। यह वास्तविक परिचालन दबाव के सापेक्ष सुरक्षा कॉन्फ़िगरेशन में लगभग हमेशा एक चूक है।

यह मार्गदर्शिका कोई सैद्धांतिक पेपर नहीं है. यह वास्तविक ब्रेकडाउन, कवरिंग से तैयार की गई एक व्यावहारिक चेकलिस्ट हैपेंच हवा कंप्रेसर, उच्च दबाव पिस्टन, और केन्द्रापसारक इकाइयाँ, ताकि आप अपनी विशिष्ट दबाव सीमा के लिए सही सुरक्षात्मक परतों का मिलान कर सकें।

निम्न-दबाव सीमा (15 बार / 220 पीएसआई तक) - "सरल" सिस्टम में छिपे जोखिम

यह सबसे आम दबाव बैंड है, औरपेंच हवा कंप्रेसरइस स्थान पर प्रभुत्व है. क्योंकि इन प्रणालियों को "मानक" माना जाता है, कई ऑपरेटर मानते हैं कि बुनियादी सुरक्षा पर्याप्त है। व्यवहार में, मुझे तीन आवर्ती अंतराल दिखाई देते हैं:

1. तापमान तर्क, न कि केवल तापमान स्विच

कई बेस-मॉडल स्क्रू कंप्रेसर एक साधारण बायमेटल तापमान स्विच का उपयोग करते हैं। यह 120°C पर ट्रिप करता है, लेकिन तब तक तेल पक चुका होता है। उचित रूप से कॉन्फ़िगर किए गए स्क्रू एयर कंप्रेसर में एक हार्डवेयर्ड लॉजिक इंटरलॉक के साथ एक PT100 RTD सेंसर शामिल होना चाहिए - न कि पीएलसी में केवल एक सॉफ्ट अलार्म। नियंत्रक को 110°C पर भौतिक रूप से बिजली कटौती करनी होगी और मैन्युअल रीसेट की आवश्यकता होगी। यह एकल सुविधा वैश्विक स्तर पर मेरे सामने आने वाली 70% समयपूर्व रोटर विफलताओं को रोकती है।

2. तेल फिल्टर में विभेदक दबाव की निगरानी

एक भरा हुआ तेल फ़िल्टर बियरिंग को ख़त्म कर देता है। अधिकांश कंप्रेसर पैकेज केवल अंतिम डिस्चार्ज दबाव की निगरानी करते हैं। लेकिन एक अच्छी तरह से निर्दिष्टपेंच हवा कंप्रेसरतेल फिल्टर में डेल्टा-पी स्विच होना चाहिए। जब दबाव का अंतर 2.5 बार से अधिक हो जाता है, तो नियंत्रक को बाईपास वाल्व खुलने और अनफ़िल्टर्ड तेल प्रसारित होने से पहले एक सेवा चेतावनी चिह्नित करनी चाहिए। यह एक कम लागत वाला ऐड-ऑन है जो एक टाले गए ओवरहाल में ही भुगतान कर देता है।

3. चरण सुरक्षा और रोटेशन सत्यापन

मैंने इंडोनेशिया, नाइजीरिया और ब्राज़ील में रिवर्स रोटेशन क्षति देखी है - हमेशा साइट पावर पुनः कनेक्शन के बाद। उचित रूप से कॉन्फ़िगर किए गए स्क्रू कंप्रेसर में एक चरण अनुक्रम रिले शामिल होना चाहिए जो रोटेशन गलत होने पर भौतिक रूप से स्टार्टअप को रोकता है। यह वैकल्पिक नहीं है; यह एक मूलभूत परत है जिसे प्रत्येक खरीद आदेश में निर्दिष्ट किया जाना चाहिए।

कम दबाव वाली ड्यूटी के लिए, इन तीन सुरक्षा के साथ एक ट्विन-लोब स्क्रू एयर कंप्रेसर विश्वसनीयता और सुरक्षा का सर्वोत्तम संतुलन प्रदान करता है। मूल्य लाभ की परवाह किए बिना, ऐसे पैकेज को स्वीकार न करें जिसमें हार्डवेयर्ड थर्मल और चरण सुरक्षा का अभाव हो।

मध्यम-दबाव रेंज (15-40 बार / 220-580 पीएसआई) - पिस्टन कंप्रेसर में थर्मल कैस्केड का प्रबंधन

जैसे ही आप 15 बार पार करते हैं, बाजार मल्टी-स्टेज पिस्टन कम्प्रेसर की ओर स्थानांतरित हो जाता है। यहां सुरक्षा चुनौती केवल दबाव नियंत्रण नहीं है - यह थर्मल ग्रेडिएंट प्रबंधन है।

कुछ साल पहले, मैंने भारत में पीईटी प्रीफॉर्म प्लांट में आग लगने की जांच की थी। एक दो चरण वाले पिस्टन कंप्रेसर में एक अवरुद्ध इंटरकूलर का अनुभव हुआ। दूसरे चरण का डिस्चार्ज तापमान 230 डिग्री सेल्सियस तक बढ़ गया, जिससे डिस्चार्ज वाल्व में जमा कार्बन प्रज्वलित हो गया। लौ वापस क्रैंककेस में चमक गई।

जांच से पता चला कि कंप्रेसर ने केवल अंतिम डिस्चार्ज तापमान की निगरानी की। मध्यवर्ती चरण में कोई स्वतंत्र सुरक्षा नहीं थी।

मध्यम दबाव वाली पिस्टन इकाइयों के लिए, मैं तीन गैर-परक्राम्य सुरक्षा परतों की अनुशंसा करता हूं:

•  प्रत्येक संपीड़न चरण पर स्वतंत्र तापमान की निगरानी।प्रत्येक सिलेंडर डिस्चार्ज का अपना थर्मोकपल होना चाहिए, और यदि कोई भी चरण इसकी डिज़ाइन सीमा से अधिक हो जाता है तो पीएलसी को शटडाउन ट्रिगर करना होगा - न कि केवल अंतिम आउटलेट।
• बताने योग्य संकेतकों के साथ यांत्रिक सुरक्षा वाल्व।उच्च दबाव वाली सेवाओं में, सुरक्षा वाल्व उठ सकते हैं और फिर से बैठ सकते हैं लेकिन पूरी तरह से बंद होने में विफल होते हैं, जिससे सूक्ष्म रिसाव होता है। लिफ्टिंग लीवर और दृश्य संकेतक के साथ वाल्व निर्दिष्ट करें ताकि ऑपरेटर पुष्टि कर सकें कि वाल्व राहत दे चुका है या नहीं। यह दूरस्थ या अप्राप्य साइटों में विशेष रूप से महत्वपूर्ण है।
• मैन्युअल बैकअप के साथ स्वचालित कंडेनसेट नालियां।मध्यम दबाव संपीड़न में नमी अपरिहार्य है। स्वचालित नालियाँ विफल हो जाती हैं—मैंने आर्द्र वातावरण में सोलनॉइड कॉइल्स को जलते देखा है। प्रत्येक स्वचालित नाली को साप्ताहिक मैन्युअल जाँच के लिए एक लिखित प्रक्रिया के साथ, एक मैन्युअल अलगाव और नाली वाल्व द्वारा समर्थित किया जाना चाहिए।

उच्च दबाव सीमा (40 बार / 580 पीएसआई से ऊपर) - आपकी आधार रेखा के रूप में एपीआई मानक

40 बार से अधिक के अनुप्रयोगों के लिए - गैस भरने वाले स्टेशन, पाइपलाइन परीक्षण, या उच्च दबाव नाइट्रोजन बूस्टिंग - सुरक्षा कॉन्फ़िगरेशन सर्वोत्तम अभ्यास से इंजीनियरिंग कोड में स्थानांतरित हो जाता है। इस क्षेत्र में, स्क्रू एयर कंप्रेसर का उपयोग शायद ही कभी किया जाता है; पिस्टन या डायाफ्राम इकाइयाँ कार्यभार संभाल लेती हैं। हालाँकि, सुरक्षा सिद्धांत ओवरलैप होते हैं।

एपीआई 618 (रीसीप्रोकेटिंग कंप्रेसर) और एएसएमई बी31.3 पाइपिंग आवश्यकताओं के आधार पर, यहां बताया गया है कि प्रत्येक उच्च दबाव पैकेज में क्या शामिल होना चाहिए:

1. श्रृंखला में डबल ओवरप्रेशर संरक्षण।एक भी राहत वाल्व अपर्याप्त है. कॉन्फ़िगरेशन में एक प्राथमिक रिलीफ वाल्व ऑपरेटिंग दबाव से 5% ऊपर सेट होना चाहिए, और एक सेकेंडरी वाल्व 8% पर सेट होना चाहिए, जो एक सुरक्षित वेंट हेडर पर डिस्चार्ज हो। इस अतिरेक ने संयुक्त राज्य अमेरिका में उन दो संयंत्रों में विनाशकारी टूट-फूट को रोका है, जिनके साथ मैंने काम किया है।

2. कंपन और रॉड-ड्रॉप निगरानी।उच्च दबाव वाले पिस्टन कम्प्रेसर महत्वपूर्ण यांत्रिक तनाव का अनुभव करते हैं। मैं पुरजोर अनुशंसा करता हूं

•  राइडर रिंग घिसाव का पता लगाने के लिए प्रत्येक क्रॉसहेड गाइड पर निकटता जांच
•  यदि वेग 25 मिमी/सेकेंड से अधिक हो तो शटडाउन लॉजिक के साथ प्रत्येक सिलेंडर हेड पर कंपन ट्रांसड्यूसर

3. कम शटडाउन के साथ क्रैंककेस तेल का दबाव।उच्च दबाव सेवा में, तेल का दबाव बीयरिंग को बनाए रखता है और क्षमता-नियंत्रण अनलोडर को भी संचालित करता है। एक कम तेल दबाव स्विच जो ड्राइवर को तुरंत बंद कर देता है, अनिवार्य है - चेतावनी प्रकाश नहीं, बल्कि एक भौतिक शटडाउन रिले।

केन्द्रापसारक कंप्रेसर - सर्ज प्रोटेक्शन कार्मिक सुरक्षा है

केन्द्रापसारक कम्प्रेसर बहुत तेज़ गति से काम करते हैं, अक्सर बड़े इम्पेलर्स के साथ। सबसे खतरनाक सुरक्षा घटना अत्यधिक दबाव नहीं है - यह उछाल है।

जब एक केन्द्रापसारक कंप्रेसर बढ़ता है, तो रोटर मिलीसेकंड में कई मिलीमीटर तक अक्षीय रूप से स्थानांतरित हो सकता है। परिणामी कंपन डिस्चार्ज पाइपिंग को तोड़ सकता है। मैंने एक यूरोपीय रासायनिक संयंत्र में 10 इंच के स्टेनलेस स्टील फ़्लैंज में उछाल की घटना देखी है।

केन्द्रापसारक इकाइयों के लिए, ये सुरक्षा सुविधाएँ गैर-परक्राम्य हैं:

•  समर्पित तेजी से काम करने वाले ब्लो-ऑफ वाल्वों के साथ एंटी-सर्ज नियंत्रण।वाल्व प्रतिक्रिया समय 1 सेकंड से कम होना चाहिए। निर्दिष्ट करते समय, आपूर्तिकर्ता से वाल्व चरण-प्रतिक्रिया परीक्षण रिपोर्ट मांगें। यदि वे इसे प्रदान नहीं कर सकते, तो इसे खतरे का संकेत समझें।
•  अक्षीय स्थिति की निगरानी (जोर असर पहनना)।शाफ्ट विस्थापन को मापने वाली दो स्वतंत्र निकटता जांचें स्थापित की जानी चाहिए। यदि अक्षीय गति 0.3 मिमी (रोटर डिज़ाइन के आधार पर) से अधिक है, तो सिस्टम को थ्रस्ट बियरिंग्स के विफल होने से पहले एक नियंत्रित शटडाउन शुरू करना होगा।
• वेंट फ्लो मॉनिटरिंग के साथ सूखी गैस सील।खतरनाक गैसों वाले अनुप्रयोगों के लिए, टेंडेम सूखी गैस सील मानक हैं। लेकिन असली सुरक्षा लीकेज वेंट फ्लो मीटर में है। वेंट प्रवाह में क्रमिक वृद्धि सील के खराब होने का संकेत देती है और हफ्तों की प्रारंभिक चेतावनी प्रदान करती है - यदि निगरानी स्थापित और ट्रेंड की गई है।

तीन सार्वभौमिक सुरक्षा नियम - इससे कोई फर्क नहीं पड़ता कि आप कौन सा कंप्रेसर प्रकार चुनते हैं

वैश्विक स्तर पर मैंने जिस भी साइट का दौरा किया है - चाहे ऑस्ट्रेलियाई खदान में स्क्रू एयर कंप्रेसर हो, रूसी गैस सुविधा में पिस्टन कंप्रेसर हो, या जर्मन रिफाइनरी में सेंट्रीफ्यूगल यूनिट हो - ये तीन नियम सच हैं:

1.  कंप्रेसर डिस्चार्ज पर मैनुअल आइसोलेशन वाल्व।इलेक्ट्रॉनिक शटडाउन विफल हो सकते हैं. डिस्चार्ज फ्लैंज पर एक भौतिक बॉल वाल्व या गेट वाल्व ऑपरेटरों को आपात स्थिति के दौरान सिस्टम से कंप्रेसर को अलग करने की क्षमता देता है, भले ही नियंत्रण प्रणाली अनुत्तरदायी हो।
2. लुब्रिकेटेड सिस्टम पर दृष्टि कांच।तेल से भरे स्क्रू कम्प्रेसर के लिए, तेल रिटर्न लाइन दृष्टि ग्लास एक सरल, अनदेखा सुरक्षा उपकरण है। यदि आप लोडेड ऑपरेशन के दौरान तेल बहता नहीं देख सकते हैं, तो तेल सफाई लाइन अवरुद्ध है। इस दृश्य पुष्टि के बिना, कंप्रेसर धीरे-धीरे तेल खो देगा, जिससे भुखमरी की स्थिति पैदा हो जाएगी। मैं एक मानक लाइन आइटम के रूप में प्रत्येक तेल-युक्त स्क्रू एयर कंप्रेसर पर एक दृष्टि ग्लास निर्दिष्ट करने की अनुशंसा करता हूं।
3.  प्रत्येक दबाव और तापमान सेंसर के लिए अंशांकन रिकॉर्ड।मैं इस पर अधिक जोर नहीं दे सकता हूं। एक सेंसर जो 5°C कम पढ़ता है वह आपके संपूर्ण सुरक्षा कॉन्फ़िगरेशन को विफल कर देगा। सुनिश्चित करें कि आपका आपूर्तिकर्ता अंतरराष्ट्रीय मानकों (आईएसओ 17025) के अनुरूप फ़ैक्टरी अंशांकन प्रमाणपत्र प्रदान करता है। इसके अलावा, वार्षिक पुनर्गणना शेड्यूल करें—यह सबसे अधिक लागत प्रभावी सुरक्षा निवेश है जिसे आप कर सकते हैं।

अंतिम विकल्प बनाना - आपके कर्तव्य पर आधारित एक निर्णय मैट्रिक्स

यदि आप एक नए कंप्रेसर स्टेशन की योजना बनाने के चरण में हैं, तो यहां एक सरलीकृत रूपरेखा है जिसे मैं साइट मूल्यांकन के दौरान ग्राहकों के साथ साझा करता हूं:

यह क्यों मायने रखता है - अनुपालन से परे

मैंने छह महाद्वीपों में कंप्रेसर सिस्टम पर काम किया है। सबसे सफल ऑपरेटर सुरक्षा कॉन्फ़िगरेशन को लागत रेखा के रूप में नहीं देखते हैं। वे इसे ऐसे बीमा के रूप में देखते हैं जो अपटाइम, रखरखाव पूर्वानुमान और कार्मिक विश्वास में लाभांश का भुगतान करता है।

उचित थर्मल और फिल्टर सुरक्षा के साथ एक सही ढंग से कॉन्फ़िगर किया गया स्क्रू एयर कंप्रेसर 40% कम अनियोजित स्टॉप के साथ एक खराब कॉन्फ़िगर इकाई को तीन से पांच साल तक चलेगा। एक अच्छी तरह से उपकरण वाला पिस्टन कंप्रेसर आपको आग लगने का खतरा बनने से कई हफ्ते पहले खराब इंटरकूलर के बारे में सचेत करेगा। एक सर्ज-संरक्षित केन्द्रापसारक इकाई आपके पाइपिंग को पूरे 20 साल के डिज़ाइन जीवन के लिए बरकरार रखेगी

हम इसे ठीक करने में आपकी सहायता के लिए यहां हैं

हर कंप्रेसर रूम अलग है। साइट परिवेश का तापमान, ठंडे पानी की गुणवत्ता, उपलब्ध बिजली और यहां तक ​​कि संचालन की आदतें सभी अंतिम सुरक्षा कॉन्फ़िगरेशन को प्रभावित करते हैं।

यदि आप वर्तमान में मूल्यांकन कर रहे हैंपेंच हवा कंप्रेसर, एक उच्च दबाव पिस्टन प्रणाली, या एक विशिष्ट परियोजना के लिए एक केन्द्रापसारक इकाई, मैं आपको अपने कर्तव्य पैरामीटर-गैस प्रकार, आवश्यक दबाव, प्रवाह दर और साइट की स्थिति साझा करने के लिए आमंत्रित करता हूं।

हम एक मानार्थ सुरक्षा कॉन्फ़िगरेशन समीक्षा प्रदान करेंगे:

•  अपने प्रस्तावित पैकेज की तुलना अंतरराष्ट्रीय मानकों (एपीआई, एएसएमई, पीईडी) से करें
•  अपनी दबाव सीमा के सापेक्ष किसी भी सुरक्षा अंतराल की पहचान करें
• अनुमानित ROI के साथ विशिष्ट सेंसर, वाल्व या नियंत्रण तर्क उन्नयन की अनुशंसा करें

नीचे दिए गए पूछताछ फ़ॉर्म का उपयोग करें या "सुरक्षा कॉन्फ़िगरेशन" विषय के साथ एक सीधा संदेश भेजें।मैं व्यक्तिगत रूप से प्रत्येक अनुरोध की समीक्षा करता हूं और अनुकूलित तकनीकी नोट के साथ 24 घंटे के भीतर जवाब दूंगा।
